テクニカルトレーニング受講者専用ページ SCD700シリーズ

電源コードの交換方法を教えてください。

SCD700本体背面の電源コードカバーのねじ2カ所を外すと電源コードがACインレットに接続されています。
古い電源コードを外して、新しいものと交換してください。
詳細は下記の動画をご参照ください。

電源コードの取り外し方

１.電源コードカバーのネジ２箇所を外します。

２.電源コードカバーを取り外します。

３.電源コードの根本を掴んで前後に動かして取り外します。

※この動画に音声はありません。

電源コードの取り付け方

１.電源コードをACインレットに確実に差し込みます。

２.電源コードカバーをリアカバーに嵌めます。

３.２箇所のネジを締めます（トルク0.9Nm）

※この動画に音声はありません。

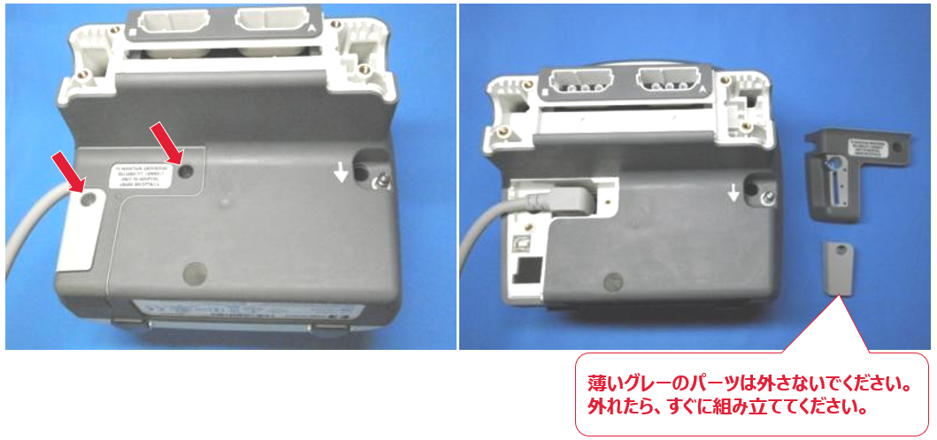

注意：電源コードカバーの薄いグレーのパーツが外れることがありますが、外れた場合はすぐにL字型のパーツに取り付けてください。薄いグレーのパーツが外れた状態でL字型のパーツを本体に取り付けるとネジが取れなくなります。画像参照ください。

※Kendall SCD™ 700 シリーズ本体のパーツのご購入、および院内で修理交換を実施していただくには、トルクドライバー（0.7～0.9Nmでトルク管理できるもの）、ビットサイズT15（かつビット長さ約15㎝以上）が必要です。
※冷却ファンの取付・取り外しにはビットサイズT10 が必要です。
※動画をご参考にして、交換をよろしくお願いいたします。
