Q

コンプレッサーの交換方法を教えてください。

A

以下の方法で実施ください。

コンプレッサーの交換方法

※感電防止の為、作業前に予め電源コードをAC電源から外してください。
※感電防止のためフロントカバー、リアカバー開封後はまずバッテリーコネクタ（ケーブルの色：赤青黄茶黒）をCPU基板から外してください。

  1. コンプレッサーケーブルのコネクタ（赤白黒）をCPU基板から外す。
  2. ケーブルを固定している結束バンドを切断する。
  3. チェックバルブからコンプレッサーのチューブ（青）を外す。
  4. マフラーのノズルからコンプレッサーのチューブ（青）を外す。
  5. ソフトマウント包装をしっかりつかみ、コンプレッサーをリアカバーから引き出す。
  6. 新しいコンプレッサーをを⑤➡①と逆の工程で取り付ける。
  7. 外観確認、漏れ電流測定（接地漏れ電流、接触電流）とテストモード2、5、6を実施し、問題がないことを確認する。

【注意】
※Kendall SCD™ 700 シリーズ本体のパーツのご購入、および院内で修理交換を実施していただくには、トルクドライバー（0.7～0.9Nmでトルク管理できるもの）、ビットサイズT15（かつビット長さ約15㎝以上）が必要です。
※冷却ファンの取付・取り外しにはビットサイズT10 が必要です。
※画像をご参考にして、交換をよろしくお願いいたします。

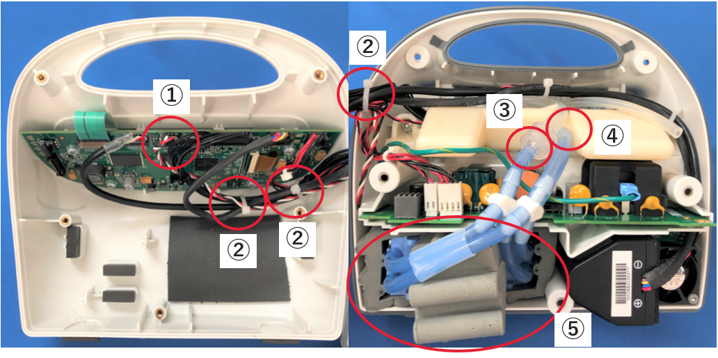

画像：コンプレッサー取り外し

SCD700_コンプレッサー取り外し

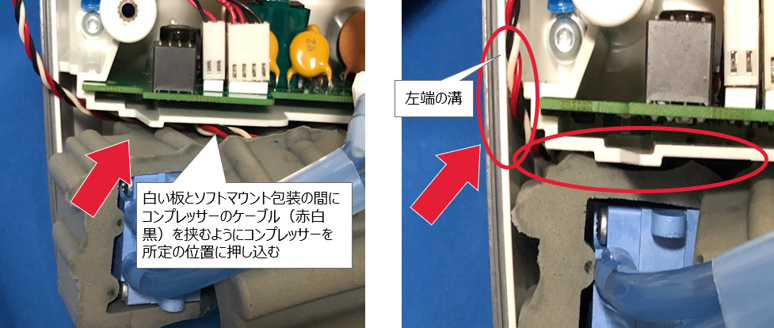

画像：コンプレッサー取り付け

SCD700_コンプレッサー取り付け
