ネジ頭の形状、プラスとマイナス・・・その特徴は？

まずは身近なところから、ネジ頭の形状についてプラスとマイナス、どちらの形状をよく見かけますか?

おそらく大部分の方がプラスだと思います。これはドライバを使用して締結する場合に、 プラスの方がマイナスに比べて、「軸心」（力が伝わるポイント）の移動が少ないので溝にしっかりはまるためです。電動工具で締結を行うときにも確実性があり、作業性も向上します。

ただし、プラスネジをドライバで締結する時に、上から押さえつける力が小さいとプラス穴からドライバが手元に浮き上がって、 先端がネジ穴から外れてしまう「カムアウト現象」が発生することがあります。これにより、いわゆる「ネジがなめって」しまうこと、ご経験はありませんか?

六角星型の形状で高い伝達効率を実現！

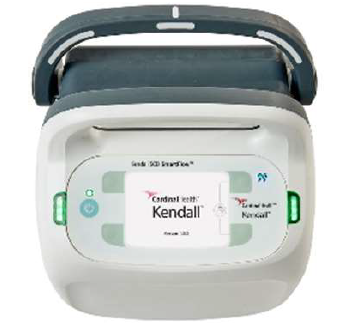

当社SCD スマートフロー、SCD™ 700 シリーズにも採用！

SCD スマートフロー、SCD™ 700 シリーズの場合に当てはめると、定期点検や突発的に発生する外装破損などの修理時において、 普段工具を取り扱わない不慣れな方でも（ネジ穴をつぶすリスクが軽減され）、安心して⾧期間管理できます。また所有台数が多い場合でも、余分に押さえつける必要がないため 労力の軽減が期待できます。
加えてSCD スマートフロー、SCD™ 700 シリーズでは、ネジの使用箇所によってトルクが規定されていたり、部材との間にO リングや座金（ワッシャ）が使用されていますが、この目的について補足します。

1．外装ネジ（oリング付き、0.9Nm）→ Oリングがネジ穴をシールすることで、水の侵入を防ぐ
2．CPU基板ネジ（座金付き、0.7Nm）→ 座金により接地面積を大きくすることで、(i)圧力を分散させる（ネジ頭の基盤への陥没を防ぐ）、また(ii)摩擦が大きくなり振動による緩みも防ぐ

注意：SCD スマートフローは院内で内部パーツ交換、基盤は交換不可です。

このように改めて眺めてみると、普段メンテナンスする機器のネジへの見方が変わるかもしれませんね。
最後になりますが、今回は機器の大切な機械的要素のひとつであるネジの特徴について取り上げました。この投稿が みなさまにとって何かしら新たな気付きにつながりましたら幸甚です。
最後までお読みいただき誠にありがとうございました。
